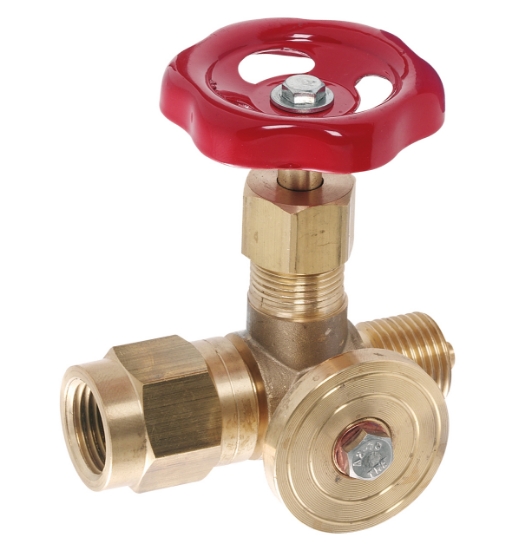

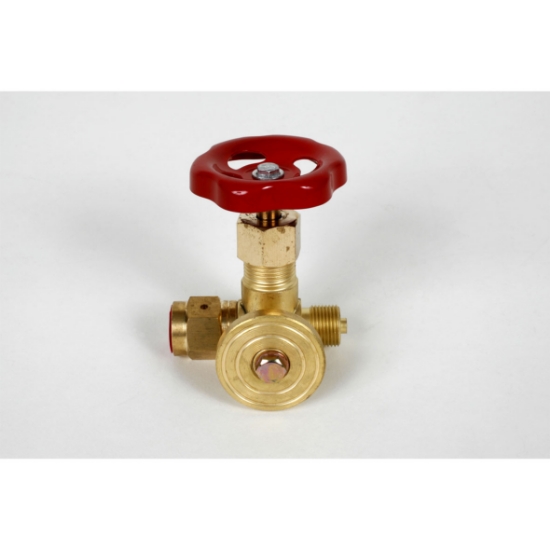

10 POL MÄTARVENTIL M. FLÄNS

Kontrollmanometerventil G10

Lagerstatus: Tillfälligt slut - skickas när den finns i lager.

Artikelnr: 4622213

Rabattgrupp: 100020

BA kontrollmanometerventil typ 324 med kontrollfläns i mässing inklusive fiberpackning DN10 och plugg Arbetstryck max 100bar. Max temp 185C.

Attributnamn	Attributvärde
Översikt
Färg	mässing
Land	IT
Dimension	G10
Material	mässing
ProductTypeName	Kontrollmanometerventil
Enhet	ST
ETIM Specifikation
Material hus/kapsling/stomme	Mässing
Ytskydd	Obehandlad
Anslutning 1	Utvändig gänga G, cylindrisk (ISO 228-1)
Anslutning 2	Invändig gänga G, cylindrisk (ISO 228-1)
Anslutningsmått 1	Ansl. 10 (3/8")
Inkl. spindelmutter och lödningsrö	Nej
Anslutningsmått 2	Ansl. 10 (3/8")
Med kopplingsmutter, anslutning 2	Ja
Tryckklass	PN 100
Max. arbetstryck vid 20°C (PN)	100 bar
Max. medietemperatur (kontinuerlig)	185 °C
Manövrering	Handratt
Materialkvalitet hus/kapsling/stomme	Mässing CuZn40Pb2 (CW617N)
Med anslutning för test/mätning	Ja
Typ av testanslutning	Fläns
Max. arbetstryck vid max. medietemperatur	100 bar
Längd anslutning 1	25 mm
Längd anslutning 2	18 mm
Höjd	85 mm
Längd handtag / Diameter handratt	58 mm
Konstruktionslängd	54 mm
Nyckelvidd	23 mm
Länkar
Drift & Skötsel	https://www.rskdatabasen.se/infodocs/DOS/dos_29_4622213.pdf
Monteringsanvisning	https://www.rskdatabasen.se/infodocs/MONT/mont_29_4622213.pdf
Produktblad	https://www.rskdatabasen.se/infodocs/PROD/PROD_29_4622213.pdf
REACH-informationsblad	https://www.rskdatabasen.se/infodocs/REACH/REACH_29_4622213.pdf
