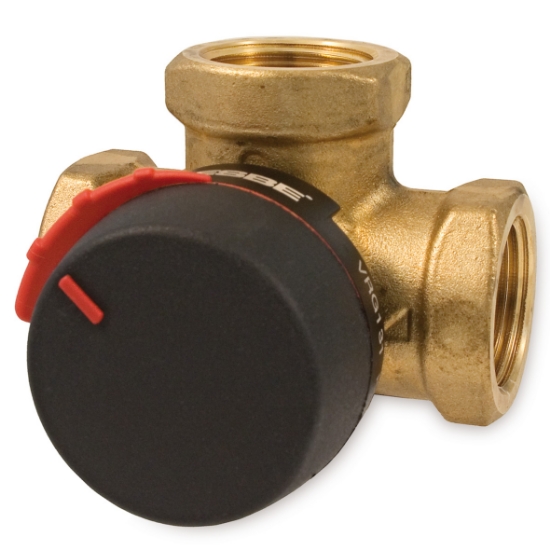

ESBE SHUNTVENTIL VRG131 25

ESBE VRG131 Shuntventil DN25-6,3
Tillverkare: ESBE AB
Lagerstatus: I lager
  • Rörpojkarna i Västra Frölunda
  • Rörpojkarna i Gårda
Artikelnr: 4905437
Rabattgrupp: 090180
3-vägs shuntventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C.Lämpligt ställdon för motorisering är ESBE serie ARA600.
AttributnamnAttributvärde
Översikt
Färgmässing
DimensionG25
Materialmässing DZR
ProductTypeNameShuntventil
EnhetST
VarumärkeESBE
LandSE
ETIM Specifikation
Materialkvalitet hus/kapsling/stommeMässing
MaterialkvalitetMässing avzinkningshärdig (DZR)
DimensionDN 25
AnslutningarInvändig gänga
Med koppling anslutning 1Nej
Med koppling anslutning 2Nej
Med koppling anslutning 3Nej
TryckklassPN 10
Max tryckdifferens i öppet läge1 bar
Max. medietemperatur (kontinuerlig)110 °C
Min. medietemperatur (kontinuerlig)-10 °C
YtskyddObehandlad
Kvs-värde6,3
Läckageförlust Kvs-värde0,05 %
GrundkarakteristiskLinjär
Kvs-värde bypass6,3
Läckageförlust bypass kvs-värde0,05 %
Grundkarakteristisk för bypassKvadratisk
Med T-stycke för 4-vägsanslutningNej
Längd anslutning 120,5 mm
Bygglängd anslutning 1 (Z1)41 mm
Längd anslutning 241 mm
Bygglängd anslutning 2 (Z2)41 mm
Längd anslutning 320,5 mm
Bygglängd anslutning 3 (Z3)41 mm
Material hus/kapsling/stommeMässing
Länkar
Byggvarudeklarationhttps://www.rskdatabasen.se/infodocs/BVD/BVD_218_4905459.pdf
Monteringsanvisning
Produktblad
Certifikat
Produktlänkhttps://esbe.eu/sv/produkter/vridande-ventiler/vrg130
InstallationsBVDhttps://www.rskdatabasen.se/infodocs/IBVD/iBVD 5562696319-00001 v1.pdf
EU-försäkran (DoC)https://www.rskdatabasen.se/infodocs/DOC/DOC_218_4905428.pdf
